AIC - C - 03 系列

采用铁基纳米晶带材制造, 通过特殊的热处理工艺,C-03材主要应用於各种电路中的EMC滤波器,共模电感和差模电感铁芯等,与传统的铁氧体铁芯相比C-03材铁芯具有以下优势:

1. 高饱和磁感应强度,铁基纳米晶合金的Bs达1.2T,是铁氧体的两倍以上。作为共模电感铁芯,一个重要的原则是铁芯不能磁化到饱和,否则电感量急剧降低。由於纳米晶合金的高饱和磁感应强度,其抗饱和特性无疑明显优於铁氧体,使得纳米晶合金非常适用於抗大电流强干扰的场合。
2. 高初始导磁率,纳米晶合金的初始导磁率可达10万,远远高於铁氧体,因此用纳米晶合金制造的共模电感在低磁场下具有大的阻抗和插入损耗,对弱干扰具有极好的抑制作用。同时,纳米晶铁芯的高导磁率使得共模电感具有更高的电感量和阻抗值,或者在同等电感量的前提下缩小铁芯的体积。
3. 良好的温度稳定性:铁基纳米晶合金的居里温度高达560℃以上。在有较大温度波动的情况下,纳米晶合金的性能变化率明显低於铁氧体,具有优良的稳定性,
4. 灵活的频率特性:通过不同的制造工艺,纳米晶铁芯可以获得不同的频率特性,配合适当的线圈匝数可以得到不同的阻抗特性,满足不同波段的滤波要求,而其阻抗值大大高於铁氧体。
铁基纳米晶合金的物理性能:
饱和磁感应强度 1.25T
居里温度 560 °C
晶化温度 510 °C
硬度 880kg/mm2
磁致伸缩系数 2×10-6
密度 7.2 g/cm3
电阻率 130μΩ-cm
*上述资料均为带材经过最佳热处理後的磁性能。

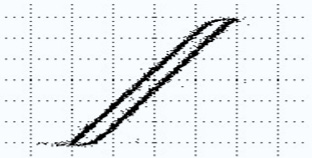

共模电感用03材铁芯典型磁化曲线
